           边界网关协议（BGP）是用于在互联网上的自治系统（AS）之间交换路由和可达性信息的标准外部网关协议。它是互联网的“粘合剂”，是互联网基础设施的重要组成部分，也是主要的攻击目标之一。如果攻击者能够控制 BGP，则可以断开互联网并重定向流量。本实验的目标是帮助学生了解 BGP 如何将互联网连接在一起以及互联网是如何连接的。我们构建了一个互联网仿真器，并将使用此仿真器作为实验活动的基础。由于 BGP 的复杂性，我们单独提供了其工作原理的文档，建议学生在进行实验之前阅读该文档。本实验涵盖以下主题：
           • BGP 协议的工作方式
           • 自治系统（AS）
           • BGP 配置、BGP 大型社区
           • 路由
           • 互联网交换所 (IX)

  • 实验环境

  • 背景知识

  • 任务1：Stub 自治系统

            自治系统（AS）是 BGP 的基本单位。stubAS 是不向其他 AS 提供中转服务的 AS 类型。大多数终端用户都是 stub AS，包括大学、组织和大多数公司。另一种类型的 AS 称为中转 AS。他们为其他 AS 提供中转服务，他们是互联网服务提供商。
            在这个任务中，我们将专注于 stub 自治系统，看看它们如何与其他自治系统进行互连。对于这种类型的自治系统，我们可以通过了解其 BGP 配置来获得对 BGP 工作方式的初步了解。学生在开始此任务之前应先阅读 章节 1-7 。

      • 任务 1.a: 理解 AS-155 的BGP 配置

                AS-155 是一个 stub 自治系统，它有一个网络 (10.155.0.0/24) 和一个 BGP 路由器（10.155.0.254)。请在该路由器容器上获取终端，并研究 /etc/bird/bird.conf  中的 BGP 配置，然后完成以下任务。

               • 任务 1.a.1：从 BGP 配置文件中识别AS-155与其他哪个AS进行互连。目前可以忽略配置中的过滤部分。以下是配置文件中的一个条目。

        protocol bgp u_as2 {
    ipv4 {
        table t_bgp;
        import filter {
            bgp_large_community.add(PROVIDER_COMM);
            bgp_local_pref = 10;
            accept;
        };
        export where bgp_large_community ~ [LOCAL_COMM, CUSTOMER_COMM];
        next hop self;
    };
    local 10.102.0.155 as 155;
    neighbor 10.102.0.2 as 2;
}

               • 任务 1.a.2：AS-155 与其他多个 AS 进行互连，因此如果与其中一个 AS 的连接中断，它仍然可以继续连接到互联网上。请设计一个实验来证明这一点。可以从图中（见图2）或使用 birdc 命令（参见以下示例）来启用/禁用 BGP 会话。在您的实验中，请展示当特定的 BGP 会话被禁用/启用时路由表的变化。（您可以使用 "ip route" 来查看路由表的内容。）

        root@0c97d3ade85a / # birdc show protocols
BIRD 2.0.7 ready.
Name       Proto      Table      State  Since         Info
u_as2      BGP        ---        up     14:51:40.447  Established
u_as4      BGP        ---        up     14:51:39.500  Established

root@0c97d3ade85a / # birdc disable u_as2
BIRD 2.0.7 ready.
u_as2: disabled

root@0c97d3ade85a / # birdc show protocols
BIRD 2.0.7 ready.
Name       Proto      Table      State  Since         Info
u_as2      BGP        ---        down    16:32:14.883
u_as4      BGP        ---        up      14:51:39.500 Established

      • 任务 1.b：观察 BGPUPDATE 消息

                本任务的目的是了解 BGP  UPDATE 消息。在 AS-150 的 BGP 路由器上运行 tcpdump，使用它来监视 BGP 流量。此命令将把捕获的BGP数据包保存到 /tmp/bgp.pcap 中。

        # tcpdump -i any -w /tmp/bgp.pcap "tcp port 179"

                您的任务是通过 AS-155 的 BGP 路由器做一些事情来触发至少一个 BGP 路由撤销和一个 BGP路由通告消息。这些 UPDATE 消息会被 tcpdump 命令捕获并存储在 bgp.pcap 中。使用 "docker cp"命令将此文件复制到主机计算机，然后将其加载到 Wireshark 中。选择一个路由通告消息和一个路由撤销消息，提供对这两个消息的解释。屏幕截图应在实验报告中提供。

      • 任务 1.c：试验大型社区

                当 BGP 路由器向其邻居发送路由时，并非会发送所有已知的路由。哪些路由被发送取决于许多因素，例如邻居的位置、邻居之间的业务关系以及策略。为了帮助 BGP 路由器做出这些决策，需要在每条路由上附加一些额外信息，预定义的路由属性无法包含此类信息。BGP 大型社区正是为此创建的。本任务的目标是在仿真实验中了解如何使用它来反映邻居之间的业务关系。

                假设由于某些技术问题，AS-4 与 AS-156 的连接中断了。我们可以通过关闭 AS-4 和 AS-156 之间的 BGP 互连来模拟此情况。由于 AS-4 是 AS-156 唯一的服务提供商，因此这实际上就将 AS-156 与互联网断开了。如果从 AS-156 的某个主机ping 另一个主机，可以看到以下结果（请勿在 BGP 路由器上运行 ping，在主机上做）：

        // 在 10.156.0.72 上
# ping 10.155.0.71
PING 10.155.0.71 (10.155.0.71) 56(84) bytes of data.
64 bytes from 10.155.0.71: icmp_seq=1 ttl=62 time=14.6 ms
64 bytes from 10.155.0.71: icmp_seq=2 ttl=62 time=0.363 ms
# ping 10.161.0.71
PING 10.161.0.71 (10.161.0.71) 56(84) bytes of data.
From 10.156.0.254 icmp_seq=1 Destination Net Unreachable
From 10.156.0.254 icmp_seq=2 Destination Net Unreachable
From 10.156.0.254 icmp_seq=3 Destination Net Unreachable

                我们看到 10.155.0.71 仍然可达，因为它属于 AS-155，AS-155 和 AS-156 还是互连的。然而，10.161.0.71（归属于 AS-161）则无法访问，因为没有人会为 AS-156 路由该包。AS-156 仍然与 AS155 进行互连，并且 AS-155 直接连接到互联网，那么为什么 AS-156 不能通过 AS-155 访问互联网呢？这是因为是否转发另一个自治系统中的流量取决于双方之间的业务关系。

                在 AS-156 和 AS-4 试图解决问题的同时，AS-156 找到了 AS-155，同意支付给 AS-155 一定的费用，暂时通过 AS-155 访问互联网。这需要对 AS-155 的 BGP 路由器进行一些更改，以便 AS-155 可以临时为 AS-156 提供中转服务。请参阅 Section 9 完成此任务，并确保运行以下命令重新加载 BIRD配置。

        # birdc configure
BIRD 2.0.7 ready.
Reading configuration from /etc/bird/bird.conf
Reconfigured

      • 任务 1.d：配置 AS-180

                AS-180 已包含在仿真器中。它连接到 IX-105 互联网交换所，但不与任何人互连，因此未连接到互联网上。在本任务中，学生们需要完成AS-180的BGP路由器及其所有相关的BGP路由器的配置，以实现以下目标：

               • 和AS-171 进行互连，使得他们可以直接互相通信。

               • 和AS-2 和AS-3 这两个中转自治系统进行互连，以便它们可以通过这些中转到达其他目的地。

        Shell 脚本。   在本任务中，我们需要修改多个 BIRD 配置文件。逐个进入容器进行更改不是太方便，我们可以将所有 BIRD 配置文件从容器复制到主机虚拟机，在该主机上进行编辑，然后将它们复制回容器。我们在 task1 文件夹中包含了两个 shell 脚本，以简化此过程：
               • import_bird_conf.sh : 获取所有所需的 BIRD 配置文件。如果当前目录中已经存在这个配置文
        件，该文件不会被覆盖。
               • export_bird_conf.sh : 将 BIRD 配置文件复制到容器，并运行 "birdc configure"  命令以重新
                加载配置。
        调试。     如果结果不对，需要进行调试以找出哪里出了问题，特别是找到数据包去了哪里。例如，如果运行了 ping 但没有收到回复，可以使用地图客户端的过滤选项可视化流量，找到包去了哪里。过滤选
        项的语法和 tcpdump 的语法相同。我们给出了以下示例。

        "icmp" ➙显示所有 ICMP 流量
"icmp and src 10.180.0.71" ➙显示来自 10.180.0.71 的 ICMP 流量
"icmp and dst 10.180.0.71" ➙显示去往 10.180.0.71 的 ICMP 流量

  • 任务2：中转自治系统

           如果两个自治系统想要互相连接，它们可以在互联网交换所互连。问题是，两个位于不同位置的自治系统如何彼此互相通讯？它们很难找到一个共同的地方进行互连。为了解决这个问题，需要一种特殊类型的自治系统。

           这种自治系统在许多互联网交换点（IX）都有 BGP 路由器，并与其他多个自治系统进行互连。一旦数据包进入其网络，这个自治系统把数据包从一个 IX 运到另一个 IX（通常通过一些内部路由器），最终交给另一个自治系统处理。正是由于这种自治系统为其他自治系统提供了中转服务，互联网上的机器才可以互相通讯。这种特殊的自治系统 b 被称为中转自治系统 (Transit AS)。

           在本任务中，我们将首先了解中转自治系统的运作方式，然后将在我们的互联网仿真实验中配置一个中转自治系统。我们在这个任务中选择了 AS-3 中转自治系统。这个 AS 有四个 BGP 路由器，每个路由器都在不同的互联网交换所（IX）。

      • 任务 2.a：IBGP 的实验

               对于此任务，首先需要找到一些经过 AS-3 的流量。我们将从 AS-162 中的一个主机 ping 10.164.0.71。使用地图客户端程序可以看到，数据包通过 AS-3 中转自治系统转发。如果您的观察结果与此不符，请尝试找到一些其他经过 AS-3 的流量。

               现在我们在 AS-3 在 IX-103 的 BGP 路由器上关闭 IBGP 会话（使用地图客户端或从命令行执行此操作，参见以下示例）。

        # birdc
bird> show protocols
Name       Proto      Table      State  Since         Info
...
ibgp1      BGP        ---        up     20:19:03.800  Established
ibgp2      BGP        ---        up     20:19:11.921  Established
ibgp3      BGP        ---        up     20:20:50.238  Established

bird> disable ibgp3
bird> show protocols ibgp3
Name       Proto      Table      State  Since         Info
ibgp3      BGP        ---        down  20:26:44.526

               在关闭 IBGP 之前，请先在 BGP 路由器上显示路由表（使用 "ip route"）。比较关闭 IBGP 前后的结果，并解释您的观察结果。

      • 任务 2.b：IGP 试验

               在这个任务中，我们将使用同一个 BGP 路由器。我们将会关闭 OSPF 路由协议，并观察其对路由的影响。有几种方法可以关闭 OSPF。一种方法是在 birdc 内进行操作：

        # bridc
birdc> show protocols
...
ospf1      OSPF       t_ospf    up     19:49:43.343  Running
...

birdc> disable ospf1
birdc> show protocols ospf1
ospf1      OSPF       t_ospf    down   19:57:37.187

               在关闭和打开 OSPF 前后，请在 BGP 路由器上显示路由表（使用 "ip route"）。比较结果。基于观察，解释为什么 IGP 对于中转自治系统是至关重要的。

      • 任务 2.c：配置 AS-5

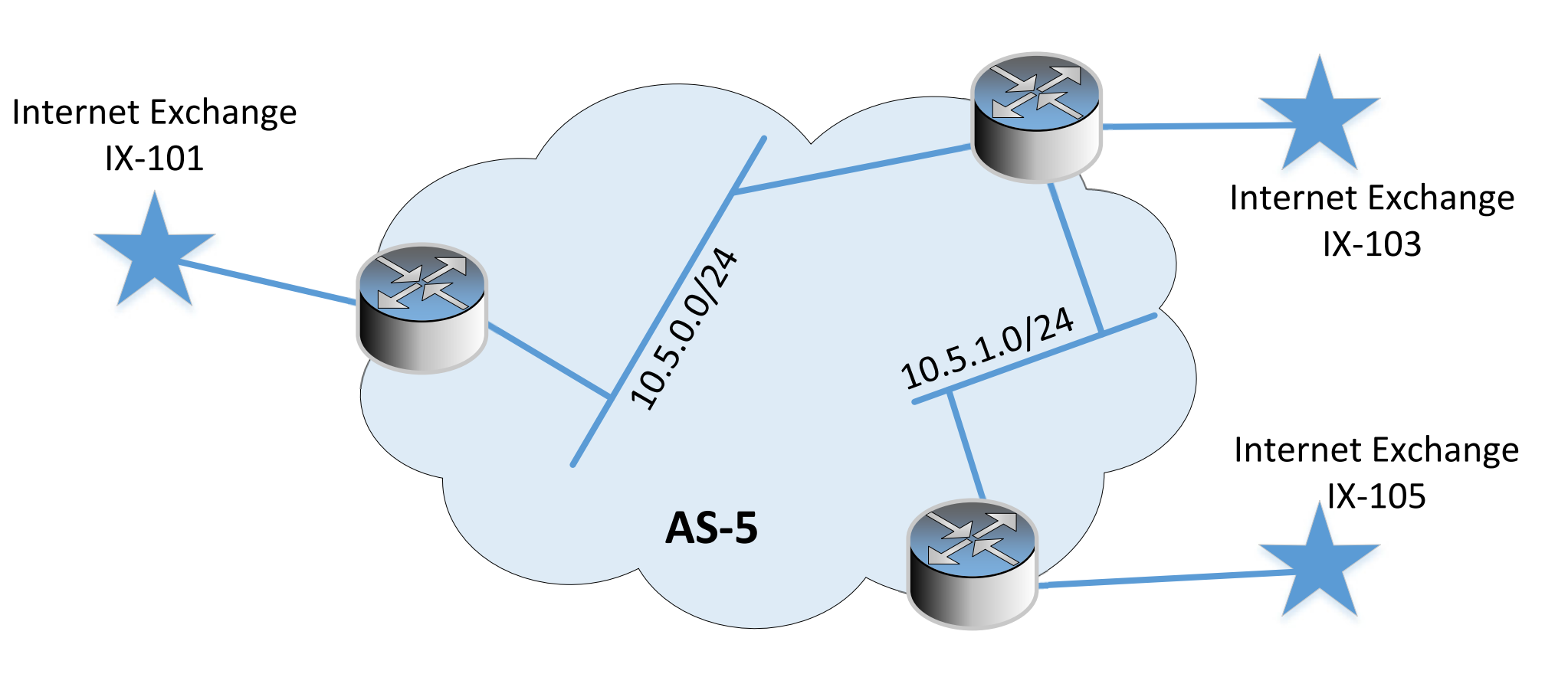

               中转自治系统 AS-5 已包含在仿真实验中。它连接到三个互联网交换所：IX-101、IX-103 和 IX-105， 但不与其他任何 AS 进行互连。其拓扑结构可以参见下图。在本任务中学生需要完成以下工作：

              • 在仿真实验中，AS-5 的 IBGP 会话已经建立。请以 IX-101 上 AS-5 的 BGP 路由器为例，解释其 IBGP 配置的意义。

        as-5的网络图

              • AS-5 将为 AS-153（IX-101）、AS-160（IX-103）和 AS-171（IX-105）提供中转服务。请相应地配置它们的 EBGP 互连。学生可以从其他中转 AS 中学习如何配置其互连。

              • AS-5 和 AS-3 都是中转 AS，它们决定在 Miami 的 IX-103 上进行互连。由于两者规模大致相当， 因此双方都从这种互连中获益，所以它们决定彼此之间的关系应为对等关系，而非提供方与客户的关系。他们之间不需要付费。

               在这个任务中，我们可能需要修改几个 BIRD 配置文件。就像在任务 1 中一样，我们在 task2 文件夹中创建了两个 shell 脚本，可以用于从容器中自动下载/上传 BIRD 配置文件。

  • 任务3：路径选择

            BGP 路由器通常会接收到通往同一网络的多条路径。这些路径都将被保留，但 BGP 将通过最佳路径选择算法来选择一条作为当前最优路径。这条路径将被宣布给邻居，同时也被交给内核路由，本机上的路由将取决于这个选中的路径。当这个最佳路径被撤销时，BGP 路由器会重新通过最佳路径选择算法找到新的当前最优路径。

            BIRD 实现的最佳路径选择算法中优先级最高的两个标准如下：（1）优先选择具有最高本地偏好属性的路径（ Local Preference ），（2）优先选择 AS 路径最短的路径。在本任务中，我们将对这两个标准做些实验，观察它们如何影响路径选择。

      • 任务 3.a

                使用 "ip route" 命令可以列出内核路由表中的所有条目。使用以下命令可以显示所有 BGP 路径（输出很长，因此最好将其保存到一个文件中）：

        "birdc show route all > all-routes"

                请转到 AS-150 的 BGP 路由器上显示所有 BGP 路径。找到具有多个路径的网络前缀，并解释这些路径之间的差异。将这些路径与内核路由表中的相应条目进行比较，然后指出哪条 BGP 路径被选中成最佳路径，并解释为何选择此路径。

      • 任务 3.b

                AS-150 同时与 AS-2 和 AS-3 进行互连，两者都向 AS-150 提供互联网服务。然而，由于（假设）到 AS-2 的链路比到 AS-3 的链路慢得多，AS-150 希望仅将 AS-2 用作备份的路径，平常只用 AS-3，除非 AS-3 这条路断了。请修改 AS-150 的 BGP 配置以实现此目标。

  • 提交

    你需要提交一份带有截图的详细实验报告来描述你所做的工作和你观察到的现象。你还需要对一些有趣或令人惊讶的观察结果进行解释。请同时列出重要的代码段并附上解释。只是简单地附上代码不加以解释不会获得学分。实验报告的提交方式会由你的老师进行具体安排。
